Ce guide vous montre comment brancher votre micro-onduleur Enphase en toute sécurité. Vous apprendrez à installer et configurer votre système solaire Enphase. Cela vous aidera à suivre les normes en vigueur.
Vous découvrirez aussi les avantages des micro-onduleurs Enphase. Vous saurez quelles sont les étapes clés pour une installation optimale.
Principales Informations à Retenir
- Les micro-onduleurs Enphase nécessitent un câble IQ spécifique et ne sont pas compatibles avec le câblage précédent.
- Le nombre maximum de micro-onduleurs par circuit de dérivation AC varie selon le type d’Enphase IQ Microinverters utilisés.
- Certaines installations en Afrique du Sud nécessitent des dispositifs de protection contre la foudre et les surtensions.
- Les directives européennes EMC, LVD et RoHS s’appliquent aux produits Enphase IQ Series Microinverters.
- Enphase recommande l’utilisation de serre-câbles pour fixer le câblage au rack.
Qu’est-ce qu’un micro-onduleur Enphase ?
Les micro-onduleurs Enphase sont des appareils solaires petits, installés sous chaque panneau solaire. Ils diffèrent des onduleurs traditionnels car chaque micro-onduleur convertit le courant du panneau en courant pour le réseau. Cette méthode modulaire améliore l’efficacité de la production solaire.
Fonctionnement d’un micro-onduleur
Le micro-onduleur Enphase transforme le courant continu des panneaux solaires en courant alternatif. Chaque micro-onduleur optimise la production d’électricité, même avec un peu d’ombre ou un panneau défectueux.
Avantages des micro-onduleurs Enphase
- Production électrique optimisée grâce à la conversion DC/AC au plus près des modules photovoltaïques
- Surveillance individuelle de chaque panneau solaire via l’application Enlighten
- Fiabilité accrue du système solaire avec un impact limité en cas de défaillance d’un micro-onduleur
- Garantie produit de 25 ans, soulignant la qualité et la durabilité des micro-onduleurs Enphase
- Compatibilité avec tous les types de panneaux solaires photovoltaïques
“Les micro-onduleurs Enphase offrent une production d’énergie stable, même en cas de défaillance ou d’ombrage sur un panneau.”
Les micro-onduleurs Enphase sont reconnus pour leur technologie de point de puissance maximale (MPPT) et leur garantie de 25 ans. Ils sont une solution fiable pour augmenter la production d’électricité solaire.
Préparation pour l’installation des micro-onduleurs
Avant de commencer l’installation des composants installation enphase, assurez-vous d’avoir tous les outils installation enphase nécessaires. Cela facilitera l’installation de votre système solaire.
Liste des composants et outils nécessaires
Voici ce qu’il vous faut pour installer les micro-onduleurs Enphase :
- Micro-onduleurs Enphase (compatibles avec vos panneaux solaires)
- Passerelle de communication Envoy-S
- Câble Enphase Engage
- Boîtier de raccordement AC
- Attaches pour le câblage
- Bouchons de terminaison
- Outils de déconnexion Enphase
Il est aussi important d’avoir les bons outils installation enphase comme :
- Tournevis
- Pince à dénuder
- Coupe-câble
- Mètre ruban
- Niveau à bulle
Avoir tous ces composants installation enphase et outils installation enphase prêts vous aidera à commencer l’installation de votre système Enphase sans stress.
Compatibilité et dimensionnement du système
Quand vous mettez des micro-onduleurs Enphase, vérifiez bien la compatibilité de vos panneaux solaires. Assurez-vous aussi que le système est bien dimensionné. Cela assure un bon fonctionnement et une grande production d’énergie.
Vérifier la compatibilité des modules
Avant de mettre les micro-onduleurs Enphase, vérifiez si vos panneaux sont compatibles. Visitez la page compatibilité modules enphase sur le site d’Enphase. Vous y trouverez la liste des panneaux approuvés.
Dimensionner le système Enphase
Le dimensionnement système enphase est très important. Il faut respecter le nombre de micro-onduleurs par circuit AC. Cela dépend si votre installation est monophasée ou triphasée, et de la protection contre les surintensités.
| Type d’installation | Nombre max. de micro-onduleurs |
|---|---|
| Monophasée | 20 micro-onduleurs |
| Triphasée | 63 micro-onduleurs |
En respectant ces conseils, votre système Enphase sera parfaitement adapté. Il fonctionnera au mieux.
“La compatibilité et le dimensionnement sont essentiels pour garantir le bon fonctionnement de votre système Enphase.”
Protéger votre système contre les surtensions
La protection contre les surtensions est cruciale pour la sécurité de votre installation solaire Enphase. Vous devez installer des dispositifs de protection conformes aux normes. Cela empêche les dommages causés par la foudre ou les variations du réseau électrique.
Enphase conseille vivement d’installer une protection surtensions enphase sur votre système. Ces dispositifs sont faits pour garantir une assurance système enphase de qualité. Ils vous protègent contre les coûts de réparation élevés en cas de surtension.
- Les micro-onduleurs Enphase IQ7A nécessitent un IQ Cable et ne sont pas compatibles avec le câblage précédent d’Enphase.
- Pour les installations en Afrique du Sud, Enphase exige la protection du système avec un dispositif de protection contre les surtensions (SPD).
- Le dispositif de protection contre les surintensités permet un maximum de 10 micro-onduleurs IQ7A en monophasé et 30 micro-onduleurs en polyphasé (39 pour une OCPD de 25 A en ANZ).
Il est aussi conseillé de prendre une assurance pour les dommages par foudre et surtensions. Suivez les conseils d’Enphase pour protéger votre installation photovoltaïque.
“La protection contre les surtensions est primordiale pour assurer la sécurité et la fiabilité à long terme de votre système solaire Enphase.”
En prenant les bonnes mesures, vous pourrez profiter pleinement de votre système Enphase en toute tranquillité.
Branchement micro-onduleur Enphase : Étape par étape
Enregistrer le système
Téléchargez d’abord l’application Enphase Installer Toolkit. Cette app vous aide à scanner les numéros de série des micro-onduleurs. Vous vous connecterez aussi à la passerelle Envoy-S pour suivre l’installation de votre système solaire Enphase.
Connecter la passerelle de communication Envoy
Installez ensuite la passerelle Envoy-S. Elle surveille les performances de votre système solaire Enphase. Elle envoie aussi les données à la plateforme Enlighten. Assurez-vous qu’elle est bien connectée et configurée pour un bon fonctionnement.
Positionner le câble Enphase Engage
Placez le câble Enphase Engage sur le système de montage. Assurez-vous que chaque connecteur est aligné avec le module photovoltaïque. Laissez un peu de longueur pour les boucles ou les contournements.
Enregistrer le système, connecter la passerelle Envoy et positionner le câble Engage sont cruciaux. Suivez bien ces étapes pour une installation réussie. Cela garantit une surveillance efficace de votre installation.
Installation du boîtier de raccordement AC
L’installation d’un système photovoltaïque avec des micro-onduleurs Enphase nécessite un boîtier de raccordement AC. Ce boîtier est essentiel pour relier le système à l’alimentation électrique principale.
Choisissez un endroit adapté pour le boîtier de raccordement AC. Il doit être accessible et près du réseau électrique. Vérifiez que l’emplacement respecte les normes électriques.
Après avoir choisi l’emplacement, installez le boîtier de raccordement AC. Fixez-le solidement au système de montage. Assurez-vous qu’il est stable et sécurisé.
Connectez ensuite le boîtier de raccordement AC au réseau électrique avec un câble AC. Suivez les réglementations électriques locales. Vérifiez que les raccordements sont sûrs et conformes.
En suivant ces étapes, vous installerez le boîtier de raccordement AC efficacement. Cela garantit le bon fonctionnement de votre système Enphase.
Fixation des micro-onduleurs
Pour bien installer les micro-onduleurs Enphase, il faut les fixer correctement sous les panneaux solaires. Assurez-vous qu’ils sont protégés de la pluie et du soleil. Il faut aussi respecter les espaces entre le toit, le panneau solaire et le micro-onduleur.
Le nombre de micro-onduleurs IQ par circuit AC varie selon le modèle :
- IQ7 : 15 pour monophasé, 45 pour triphasé
- IQ7+ : 12 pour monophasé, 36 pour triphasé
- IQ7X : 11 pour monophasé, 33 pour triphasé
Il existe différents câbles AC Enphase Engage. Ils sont adaptés au type de micro-onduleur et à la configuration de votre installation.
| Fixation | Couple de serrage recommandé |
|---|---|
| Matériel de montage 6 mm | 5 Nm |
| Matériel de montage 8 mm | 9 Nm |
Serrez bien les fixations des micro-onduleurs avec le bon couple de serrage. Cela assure une installation sûre et durable. Suivez bien les instructions du fabricant pour installer les micro-onduleurs Enphase correctement.
“L’installation correcte des micro-onduleurs est essentielle pour garantir le bon fonctionnement et la sécurité de votre système photovoltaïque Enphase.”
Préparation et connexion du câble Engage
Préparer et connecter le câble Enphase Engage est essentiel pour votre système solaire. Il faut être attentif pour que tout fonctionne bien.
Commencez par couper le câble Engage à la bonne longueur. Assurez-vous que chaque connecteur est bien aligné avec le module photovoltaïque. Cela assure une connexion solide et sûre.
- Mesurez la longueur du câble Engage nécessaire pour votre système.
- Coupez le câble à la bonne longueur à l’aide d’un outil approprié.
- Assurez-vous que chaque connecteur soit aligné avec le module PV correspondant.
Après avoir préparé le câble, connectez-le aux micro-onduleurs Enphase. Assurez-vous que les connecteurs soient bien enclenchés pour une connexion solide.
- Connectez le câble Engage aux micro-onduleurs en veillant à bien enclencher les connecteurs.
- Assurez-vous que les connexions soient bien sécurisées.
Le câble Engage est fait pour les micro-onduleurs Enphase. Ses connecteurs intégrés rendent l’installation facile et améliorent la fiabilité de votre système solaire.
“Le câble Engage possède une section de 2,5 mm² (12 AWG) et comporte des connecteurs intégrés pour les micro-onduleurs Enphase.”
En suivant ces étapes, vous pourrez connecter le câble Engage de façon sûre et efficace. Cela améliorera les performances de votre installation photovoltaïque avec micro-onduleurs Enphase.
Raccordement du câble au boîtier de raccordement
Après l’installation du boîtier de raccordement AC, il est temps de connecter le câble Enphase Engage. Cette étape est essentielle pour une connexion électrique sûre et fiable. Elle permet de lier les micro-onduleurs au réseau électrique.
Passez l’extrémité du câble Engage à travers l’ouverture du boîtier. Assurez-vous qu’il soit bien fixé avec des attaches ou des serre-câbles. Connectez ensuite les conducteurs du câble aux bornes du boîtier, en respectant les polarités et les phases.
Il est crucial que les raccordements soient serrés pour éviter les risques. Vérifiez que le câblage respecte les normes électriques et les recommandations du fabricant.
| Étape | Description |
|---|---|
| 1. | Faire passer le câble Engage à travers l’ouverture du boîtier de raccordement AC |
| 2. | Fixer le câble Engage à l’aide d’attaches ou de serre-câbles |
| 3. | Connecter les conducteurs du câble Engage aux bornes correspondantes |
| 4. | Vérifier que tous les raccordements soient bien serrés et sécurisés |
| 5. | Contrôler la conformité du câblage avec les normes et les recommandations du fabricant |
En suivant ces étapes, vous garantissez un bon raccordement boîtier ac enphase et une connexion câble enphase. Cela améliore la performance et la sécurité de votre installation photovoltaïque.
“Une installation électrique sûre et fiable commence par un raccordement soigné des composants.”
Plan de calepinage et numéros de série
Lorsque vous installez un système photovoltaïque avec les micro-onduleurs Enphase, un plan d’installation détaillé est crucial. Ce plan, appelé plan de calepinage, aide à enregistrer l’emplacement et les numéros de série de chaque micro-onduleur.
Commencez par retirer les étiquettes avec les numéros de série des micro-onduleurs Enphase. Ensuite, notez ces numéros sur un plan papier, montrant où chaque micro-onduleur est placé. Ce plan sera votre guide pour suivre la production d’énergie de votre système.
Il est important de garder ce plan de calepinage avec les numéros de série en sécurité. Il sera utile si vous avez besoin de dépanner ou de remplacer un micro-onduleur. Avec ce plan, vous pourrez facilement trouver le micro-onduleur à remplacer.
En suivant ces étapes, vous assurez une bonne traçabilité de votre installation Enphase. Cela vous aidera à profiter pleinement des avantages de ces micro-onduleurs de qualité.
Connexion des modules photovoltaïques
L’installation de votre système solaire avec les micro-onduleurs Enphase nécessite une connexion précise des modules photovoltaïques (PV). Suivez ces étapes pour une connexion sécurisée et efficace de vos panneaux solaires.
- Connectez les câbles de sortie en courant continu (DC) de chaque module photovoltaïque aux connecteurs d’entrée DC des micro-onduleurs Enphase correspondants.
- Vérifiez que le voyant du micro-onduleur clignote six fois lors de la mise sous tension, indiquant une connexion réussie.
- Assurez-vous que les connexions sont bien sécurisées et que les câbles sont correctement acheminés pour éviter tout dommage ou déconnexion accidentelle.
La connexion modules pv enphase est essentielle pour le bon fonctionnement de votre système solaire. En suivant ces étapes, vous installerez les modules enphase de manière fiable et sûre.
| Micro-onduleur Enphase | Nombre maximal par circuit monophasé | Nombre maximal par circuit triphasé |
|---|---|---|
| IQ7 | 15 | 45 |
| IQ7+ | 12 | 36 |
| IQ7X | 11 | 33 |
Respectez ces limites pour optimiser la connexion modules pv enphase et l’installation modules enphase.
“La connexion des modules photovoltaïques est une étape cruciale pour la réussite de votre installation solaire.”
Mise sous tension et configuration du système
Pour que votre système mise en service système enphase fonctionne bien, suivez les étapes de configuration avec attention. Commencez par activer le système et utilisez l’application Enphase Installer Toolkit pour vous guider. Cette application vous aide à configurer le profil réseau sur l’Envoy-S, assurant le bon fonctionnement de votre système configuration système enphase.
Après avoir activé le système, vérifiez que les micro-onduleurs Enphase fonctionnent bien avec l’éditeur de champs PV. Cet outil vous aide à vérifier que tout est bien installé et prêt à produire de l’énergie solaire.
- Mettez le système sous tension en activant le disjoncteur dédié.
- Ouvrez l’application Enphase Installer Toolkit sur votre smartphone.
- Suivez les étapes de mise en service guidées par l’application.
- Configurez le profil réseau approprié sur l’Envoy-S pour votre région.
- Utilisez l’éditeur de champs PV pour vérifier l’installation.
- Assurez-vous que tous les micro-onduleurs sont correctement détectés.
En suivant ces étapes avec soin, vous serez sûr que votre système mise en service système enphase et configuration système enphase fonctionne au mieux. Il produira ainsi de l’électricité solaire fiable et efficace.
| Paramètre | Valeur |
|---|---|
| Nombre maximum de micro-onduleurs IQ série par circuit branche AC |
|
| Espacement des câbles Enphase Q |
|
Dépannage des micro-onduleurs défaillants
Si un micro-onduleur Enphase ne marche pas, les LED de statut peuvent vous aider. Regardez le guide d’installation pour comprendre les signaux lumineux. Par exemple, une LED qui clignote lentement peut indiquer un problème avec le micro-onduleur. Vous devrez alors le remplacer micro-onduleurs enphase.
Déconnexion et remplacement d’un micro-onduleur
Pour un dépannage micro-onduleurs enphase, utilisez l’outil de déconnexion Enphase. Débranchez le connecteur AC du micro-onduleur qui ne marche pas. Ensuite, installez le micro-onduleur de remplacement et reconnectez le câble Engage.
Si vous avez des doutes, demandez l’aide d’un technicien qualifié. Ils sont formés pour l’entretien des micro-onduleurs Enphase. Leur aide vous assurera un bon dépannage de votre système solaire.
“Avec les micro-onduleurs Enphase, le remplacement d’un seul module défectueux n’impacte pas le fonctionnement des autres modules de votre installation.”

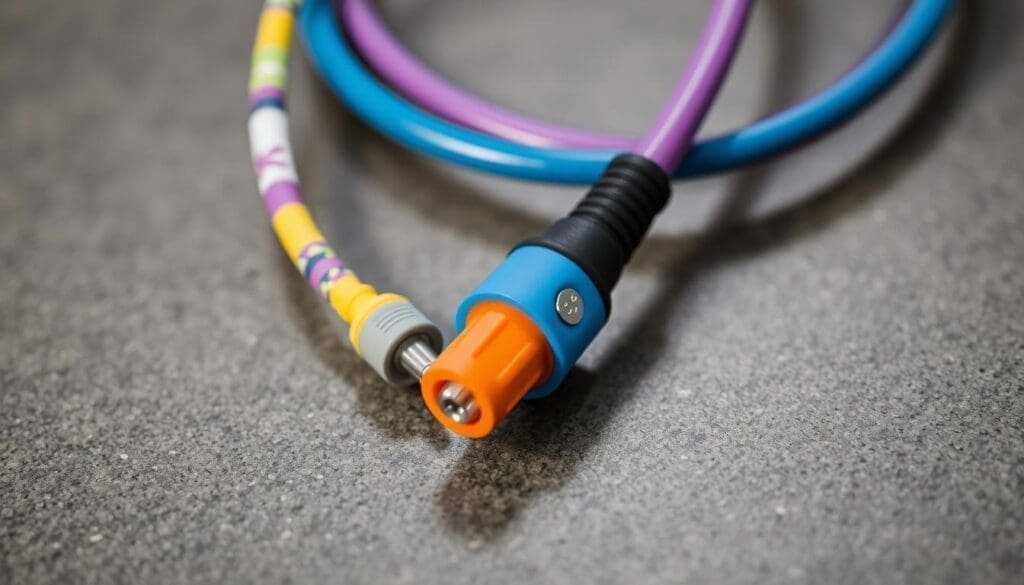

Choisir le bon câble Engage
Choisir le bon câble Engage est crucial pour votre système photovoltaïque. Ce câble est spécialement conçu pour relier les micro-onduleurs. Il faut bien choisir pour que tout fonctionne bien.
Types de tension et options de conducteurs
Le câble Engage d’Enphase vient en deux versions. Il est adapté aux installations monophasées et triphasées :
- Pour une installation monophasée 230 V AC, il a un conducteur neutre et un conducteur de phase.
- Pour une installation triphasée 400 V AC, il a trois conducteurs de phase et un conducteur neutre.
Longueurs de câble disponibles
Enphase offre plusieurs longueurs de câble Engage. Leur espacement des connecteurs varie de 1,3 à 2,3 mètres. Cela dépend si vos panneaux sont orientés vers le haut ou le bas. Choisissez la longueur qui correspond à votre installation :
| Longueur du câble | Espacement des connecteurs |
|---|---|
| 18,9 m | 1,3 m |
| 22,9 m | 1,6 m |
| 27,4 m | 1,9 m |
| 32,8 m | 2,3 m |
Le bon câble Engage Enphase est essentiel pour votre installation photovoltaïque. Il assure un bon fonctionnement.
Conclusion
Ce guide vous a aidé à comprendre comment brancher votre micro-onduleur Enphase. Vous avez appris à installer, configurer et résoudre les problèmes de votre système solaire Enphase. Ainsi, vous pouvez améliorer la performance et la fiabilité de votre installation.
Les micro-onduleurs Enphase sont très durables, avec plus de 25 ans de vie. Ils ont un MTBF de plus de 600 ans pour la plateforme IQ. Ces tests de fiabilité assurent la qualité et la solidité de ces équipements.
Que vous soyez un professionnel ou un particulier, ce guide vous a donné les infos et les outils nécessaires. Vous pouvez maintenant optimiser votre installation photovoltaïque. Cela vous aide à contribuer à la transition énergétique de manière efficace et durable.
FAQ
Qu’est-ce qu’un micro-onduleur Enphase ?
Quels sont les principaux avantages des micro-onduleurs Enphase ?
Quels sont les éléments essentiels à préparer pour l’installation ?
Comment vérifier la compatibilité et dimensionner correctement le système ?
Comment protéger mon système contre les surtensions ?
Comment enregistrer et connecter la passerelle de communication Envoy-S ?
Comment positionner et connecter le câble Enphase Engage ?
Comment installer et raccorder le boîtier de raccordement AC ?
Comment fixer les micro-onduleurs Enphase ?
Comment raccorder le câble Engage au boîtier de raccordement ?
Comment procéder au dépannage en cas de micro-onduleur défaillant ?
Comment choisir le bon câble Engage pour mon installation ?
Liens sources
- https://enphase.com/fr-fr/download/iq7-iq7-et-iq7x-microinverters-guide-dinstallation-rapide
- https://enphase.com/fr-fr/download/iq7a-microinverter-guide-dinstallation-rapide-nouvelle-version
- https://www.solarbox.fr/guides/equipement/micro-onduleur-aps-ou-enphase/
- https://www.cible-energie.fr/micro-onduleur-aps-enphase/
- https://www.biohome.info/micro-onduleur/
- https://www.myshop-solaire.com/myshop_images/divers/guide_d_utilisation_envoy-s.pdf
- https://enphase.com/fr-fr/download/iq-acm-microinverter-guidedinstallation-rapide
- https://enphase.com/fr-fr/download/iq8m-iq8-microinverter-manuel-dinstallation-et-dutilisation
- https://enphase.com/fr-fr/download/iq8mc-iq8ac-iq8hc-microinverter-guide-dinstallation-rapide
- https://www.myshop-solaire.com/myshop_images/divers/guide-de-montage-kit-solaire-d-autoconsommation-onduleur-enphase-2018.pdf
- https://www.123elec.com/media/wysiwyg/telechargement/document/Notice_simpliée_mise_en_service_micro_onduleur_Enphase.pdf
- https://enphase.com/fr-fr/download/iq7-iq7-iq7x-microinverter-guide-dinstallation-rapide
- https://www.123elec.com/media/wysiwyg/telechargement/document/Notice_simpliée_Micro_onduleur_Enphase.pdf
- https://cdn1.ox-resources.net/L93852/site/medias/Microinverter_m250_enphase_FR.pdf
- https://www.upwatt.com/mpattachment/file/download/id/8/?srsltid=AfmBOopuFvuLVyhSU-kSELy5WBAG4V6QZHOk4lL9dhmUMmeFDW50DV_m
- https://www.comptoirdespros.com/media/Envoy-S-Stand-QIG-EN-INTL_FR.pdf?srsltid=AfmBOorLxxClsXhJUeUEMocfKGQJvTKqIbKc9SLNbqzS7q5K7MM9nX4N
- https://www.manualslib.fr/manual/38861/Enphase-Iq-7-Série.html
- https://www.manualslib.fr/manual/612490/Enphase-Iq8Plus.html
- https://enphase.com/fr-fr/download/envoy-r-guide-dinstallation-rapide
- https://natec.com/wp-content/uploads/2022/12/IQ7-Quick-installation-guide-FR.pdf
- https://www4.enphase.com/fr-fr/support/que-faire-si-les-micro-onduleurs-ne-renvoient-aucune-donnée
- https://www.onduleur-photovoltaique.com/actualites/guide-depannage-micro-onduleur/
- https://www.monkitsolaire.fr/blog/rendement-onduleur-solaire
- https://www.myshop-solaire.com/guide-de-montage-kit-solaire-autoconsommation-enphase-energy-_r_79_a_32.html
- https://www.rouchenergies.fr/photovoltaique/ce-que-vous-devez-savoir/le-micro-onduleur-par-enphase-energy.html
- https://enphase.com/fr-fr/download/fiabilite-des-micro-onduleurs-enphase-resume-technique
- https://www.monkitsolaire.fr/blog/micro-onduleur-enphase-iq8
