Micro Onduleur PV : Guide Complet Pour L'installation

Découvrez les avantages du micro-onduleur PV pour améliorer votre installation solaire. Apprenez comment maximiser vos économies d’énergie. Vous verrez les étapes clés de l’installation, le schéma de branchement, et la gestion de l’autoconsommation et du stockage.

Vous découvrirez aussi la réglementation et les aides financières disponibles. Cela vous aidera à mieux comprendre comment installer un système solaire avec micro-onduleur.

Principales idées à retenir

Les micro-onduleurs PV permettent d’optimiser la production électrique solaire et de maximiser les économies d’énergie.
L’installation des micro-onduleurs suit des étapes spécifiques pour une mise en œuvre efficace et sécurisée.
Le schéma de branchement des micro-onduleurs offre de multiples possibilités de gestion de l’autoconsommation et du stockage.
Des réglementations et aides financières encadrent l’installation de systèmes photovoltaïques avec micro-onduleurs.
Le choix de la configuration et des composants adéquats est essentiel pour optimiser les performances du système.

Qu’est-ce qu’un micro-onduleur PV ?

Un micro-onduleur photovoltaïque (micro-onduleur PV) est crucial dans une installation solaire. Il convertit le courant continu des panneaux solaires en courant alternatif. Ce courant est alors compatible avec le réseau électrique de la maison. Chaque panneau solaire a son propre micro-onduleur, contrairement à un onduleur centralisé.

Définition et rôle d’un micro-onduleur

Le micro-onduleur est un dispositif indépendant, installé près de chaque panneau solaire. Il transforme le courant continu en courant alternatif. Ce courant peut être injecté dans le réseau électrique ou utilisé pour l’autoconsommation.

Avantages des micro-onduleurs par rapport aux onduleurs centralisés

Les micro-onduleurs ont plusieurs avantages par rapport aux onduleurs centralisés :

Optimisation de la production : Si un panneau panne, les autres continuent de fonctionner. Ainsi, la perte de production est limitée à 10%.
Installation évolutive : Ajouter de nouveaux panneaux solaires est facile. Pas besoin de changer tout le système.
Durée de vie plus longue : Les micro-onduleurs garantissent jusqu’à 25 ans de fonctionnement. C’est beaucoup plus que les onduleurs centraux (8 à 12 ans).

Malgré un prix plus élevé, les micro-onduleurs offrent de nombreux avantages. Ils améliorent la productivité, la flexibilité et la fiabilité des installations solaires résidentielles.

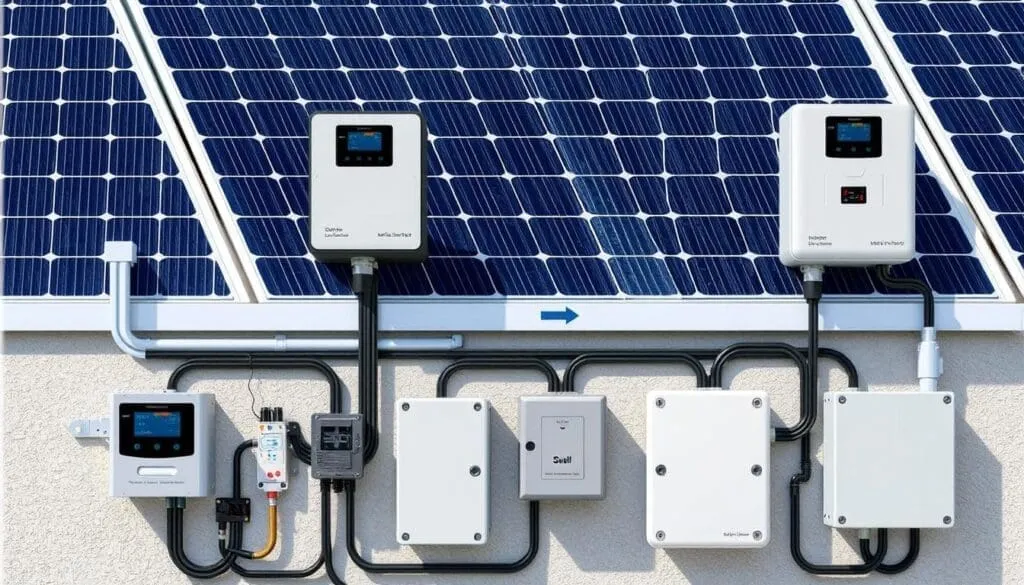

Composants clés d’une installation avec micro-onduleurs

Une installation photovoltaïque avec micro-onduleurs a quatre éléments clés. On trouve les panneaux solaires, les micro-onduleurs, la boîte de jonction et le câblage.

Les panneaux solaires sont essentiels. Ils transforment le soleil en électricité. Ils durent de 40 à 60 ans et fonctionnent bien grâce aux micro-onduleurs. Les panneaux d’Oscaro Power sont très efficaces.

Les micro-onduleurs sont près des panneaux. Ils améliorent l’électricité de chaque panneau. Ils durent de 10 à 25 ans et coûtent entre 100 et 350 €. Cela augmente le coût du projet de 20%.

La boîte de jonction connecte les micro-onduleurs. Cela assure la sécurité et la performance de l’installation.

Le câblage de qualité relie tout le système. Il résiste au mauvais temps et aux changements de température.

Les batteries solaires peuvent augmenter l’autonomie énergétique. La surveillance en temps réel aide à améliorer la production d’énergie solaire.

“Les micro-onduleurs offrent un rendement supérieur même s’ils sont plus chers à l’achat qu’un onduleur centralisé.”

Étapes d’installation des micro-onduleurs PV

Pour bien installer les micro-onduleurs photovoltaïques, vous aurez besoin d’un bon équipement. Commencez par rassembler le matériel essentiel. Cela inclut une clé mixte M15, des vis à tête marteau et des écrous M10. Assurez-vous de faire cela quand il fait beau pour éviter les problèmes d’étanchéité et de sécurité.

Fixation des micro-onduleurs sur les rails de montage

Les micro-onduleurs s’accrochent aux rails de montage des panneaux solaires. Utilisez les vis à tête marteau et les écrous M10 pour cela. Mettez la vis dans le rail, placez le micro-onduleur dessus, puis serrez bien les écrous.

Raccordement des micro-onduleurs aux panneaux solaires

Après avoir fixé les micro-onduleurs, connectez-les aux panneaux solaires avec le câble AC Bus. Ce câble relie chaque micro-onduleur au boîtier de jonction solaire. Ce boîtier centralise toutes les connexions de l’installation.

Élément	Quantité
Micro-onduleur	1 ou 6
Pince centrale et terminale	2 ou 4
Ancre Single Fix	12
Clé Allen T40	1
Clé Mixte M15	1
Visseuse avec porte embout 8 mm	1
Vis Autoforeuses 5,5 x 25 mm	4
Câble 3G2.5 20m	1
Vis M10	2 par micro-onduleur
Écrous M10 Embase crantée	2 par micro-onduleur

Lisez ceci ! Maximisez vos économies avec Pret Photovoltaïque

En suivant ces étapes, vous maximiserez l’efficacité de votre système d’énergie solaire.

Schéma de branchement d’une installation avec micro onduleur pv

Une installation photovoltaïque avec micro-onduleurs est simple et efficace. Chaque panneau est connecté à un micro-onduleur pour une meilleure production d’électricité. La boîte de jonction solaire regroupe tous les micro-onduleurs avant de les connecter au réseau électrique.

Ce système de branchements des panneaux solaires apporte plusieurs avantages :

Il permet de surveiller et de suivre la production de chaque panneau.
Il gère mieux les ombres et les pannes, réduisant les pertes de rendement.
Il rend l’installation plus flexible et facile à agrandir.

La boîte de jonction solaire simplifie les branchements et facilite la maintenance. Cela rend l’installation photovoltaïque équipée de micro-onduleurs plus facile à gérer.

Caractéristiques	Valeurs recommandées
Nombre maximum de micro-onduleurs par circuit 20 A	15x IQ7, 12x IQ7+, 11x IQ7X, ou 10x IQ7A (Maximum 16 A par phase)
Nombre maximum de micro-onduleurs par circuit 20 A (3 phases)	45x IQ7, 36x IQ7+, 33x IQ7X, ou 30x IQ7A (Maximum 16 A par phase)
Taille minimale recommandée du conducteur pour le câble AC	6 mm2
Chute de tension maximale recommandée sur le câble AC	1%
Chute de tension maximale recommandée dans le circuit PV	2%

Ce schéma assure une installation photovoltaïque fiable et optimisée. Il offre un rendement maximal et une gestion facile de l’électricité solaire.

Flux de consommation avec revente au réseau

La boîte de jonction solaire est cruciale dans une installation photovoltaïque. Elle permet de vendre l’électricité en surplus au réseau. Cette boîte connecte les micro-onduleurs et protège contre les surintensités (fusibles).

Elle a aussi un interrupteur sectionneur pour arrêter l’alimentation en cas d’urgence. Et un raccordement à la mise à la terre pour protéger contre la foudre.

Réinjection de l’excédent sur le réseau électrique

Les micro-onduleurs permettent de réinjecter l’électricité en excès sur le réseau. Cela est possible grâce aux aides financières de l’État. Comme la prime à l’autoconsommation et l’obligation d’achat de l’électricité solaire.

Ces aides encouragent à produire son propre électricité. Et à être rémunéré pour la part non utilisée.

Le compteur Linky est essentiel pour la revente d’électricité solaire. Il mesure l’électricité injectée sur le réseau. Cela permet de facturer cette énergie au propriétaire.

“Les tarifs d’achat de l’électricité photovoltaïque en mode vente totale ou en surplus sont publiés trimestriellement par la Commission de régulation de l’énergie (CRE).”

Installation en autoconsommation totale

L’autoconsommation totale est une bonne option pour ceux qui ont des panneaux solaires. Elle permet de consommer toute l’électricité produite sur place. Les micro-onduleurs aident à utiliser au mieux l’énergie solaire.

Cette option n’apporte pas de revenu, mais offre l’indépendance énergétique. Les propriétaires évitent les démarches administratives. Ils profitent d’une énergie propre pour leurs besoins.

Des kits solaires prêts à l’emploi sont disponibles. Ils incluent des micro-onduleurs et des batteries. Cela rend l’installation facile et permet de stocker l’électricité pour plus tard.

L’autoconsommation totale est un pas vers une énergie propre. Elle aide à réduire notre impact sur l’environnement.

Avantages de l’autoconsommation totale	Inconvénients de l’autoconsommation totale
Indépendance énergétique Électricité verte et renouvelable Pas de démarches administratives liées à l’injection sur le réseau Possibilité de stockage de l’excédent d’électricité	Pas de revenu d’appoint avec la vente du surplus Limitation de la puissance installée à 3 kWc pour l’injection gratuite Durée de vie des batteries de stockage plus courte que celle des panneaux solaires

En conclusion, l’autoconsommation totale est une bonne option. Elle assure l’indépendance énergétique et réduit l’empreinte environnementale. Les micro-onduleurs et les kits solaires rendent l’installation facile.

Ajout d’un système de stockage par batteries

Pour mieux utiliser l’énergie solaire, on peut ajouter des batteries. Elles stockent l’électricité solaire non utilisée pendant la journée. Ainsi, on peut l’utiliser le soir ou la nuit. Cela augmente l’autoconsommation et la liberté vis-à-vis du réseau électrique.

Lisez ceci ! Taille panneau solaire : guide pour bien choisir

Types de batteries compatibles

Plusieurs types de batteries peuvent être utilisés avec les micro-onduleurs :

Batteries lithium-ion
Batteries plomb
Batteries AGM (Absorbent Glass Mat)
Batteries gel

Il existe aussi des batteries virtuelles sur le marché.

Avantages du couplage micro-onduleurs et batteries

L’association des micro-onduleurs et des batteries solaires offre plusieurs avantages :

Stockage de l’électricité solaire non utilisée pendant la journée
Utilisation de cette électricité stockée le soir ou la nuit
Plus grande indépendance vis-à-vis du réseau électrique

Cela permet d’optimiser l’utilisation de l’énergie solaire et de baisser les factures d’électricité.

Des entreprises comme Storelio proposent des solutions complètes. Elles combinent micro-onduleurs et batteries de stockage. Ces systèmes sont faciles à installer et augmentent l’autonomie énergétique des utilisateurs.

Entretien et maintenance des micro-onduleurs

Les micro-onduleurs sont essentiels pour votre installation photovoltaïque. Ils doivent être entretenus régulièrement pour fonctionner bien. Voici ce qu’il faut savoir sur l’entretien des micro-onduleurs.

Il faut dépoussiérer les micro-onduleurs souvent avec un chiffon doux. Cela aide à éviter la surchauffe et assure un bon air.

Il est aussi important de faire un contrôle annuel par un pro. Cela permet de trouver et de réparer les problèmes. Les experts vérifieront les connexions et les composants électroniques.

La durée de vie d’un micro-onduleur est de 8 à 12 ans. Même si plus solides que les onduleurs centralisés, ils nécessitent une expertise. Il est crucial de faire appel à des experts pour l’entretien.

Un entretien régulier prolonge la durée de vie de vos micro-onduleurs. Cela augmente aussi la production d’électricité. C’est bon pour votre investissement à long terme.

Kits solaires clés en main avec micro onduleur pv

Le marché offre des kits solaires clés en main avec micro-onduleurs. Ces kits ont une puissance de 5 000 à 9 000 watts. Ils rendent l’installation facile et améliorent l’autoconsommation.

Les kits solaires clés en main avec micro-onduleurs apportent plusieurs avantages :

Un prix compétitif avec des tarifs clairs
Une garantie de production sur 30 ans pour les panneaux solaires
Une garantie de 20 ans sur les micro-onduleurs
Une prime à l’autoconsommation pouvant atteindre 2 520 €
Une TVA réduite à 10% pour les maisons anciennes
Un service complet incluant la gestion administrative
Un suivi de production via une app et un bilan annuel

Ces kits solaires facilitent l’installation et améliorent l’autoconsommation. Ils sont parfaits pour ceux qui veulent produire leur propre électricité solaire.

“Les kits solaires clés en main avec micro-onduleurs sont une solution idéale pour les particuliers qui souhaitent produire leur propre électricité de manière simple et efficace.”

Réglementation et aides financières

L’installation de micro-onduleurs photovoltaïques bénéficie de plusieurs aides financières de l’État. La prime à l’autoconsommation soutient les projets d’autoproduction d’électricité renouvelable. L’obligation d’achat de l’électricité solaire injectée sur le réseau aide aussi les installations photovoltaïques.

Prime à l’autoconsommation

La prime à l’autoconsommation aide particuliers et entreprises à produire leur propre électricité solaire. Elle permet de réduire les coûts d’investissement initiaux. Cette aide peut atteindre jusqu’à 1 200 euros par kilowatt crête (kWc) installé.

Obligation d’achat de l’électricité solaire

En plus de la prime, l’obligation d’achat de l’électricité solaire par le réseau électrique est un autre soutien financier. Ce dispositif valorise l’électricité produite en excès et réinjectée sur le réseau. Il offre une source de revenus complémentaire aux propriétaires d’installations solaires.

Type d’installation	Réglementation applicable
Jusqu’à 3 kWc	Aucune formalité requise, sauf dans les espaces protégés
Jusqu’à 1000 kWc	Déclaration préalable de travaux
Plus de 1000 kWc	Permis de construire obligatoire

En résumé, les réglementations solaires en France offrent plusieurs opportunités de financement. La prime à l’autoconsommation et l’obligation d’achat de l’électricité solaire favorisent le développement des installations photovoltaïques. Elles réduisent les coûts d’investissement et valorisent la production d’électricité renouvelable.

Conclusion

Le micro-onduleur photovoltaïque est une solution efficace pour améliorer une installation solaire optimisée. Il augmente la production d’électricité verte. Il encourage aussi l’autoconsommation et offre des aides financières de l’État.

Lisez ceci ! Installateur Panneau Solaire Agréé en France

Il est important de bien choisir et d’installer vos micro-onduleurs PV. Ce guide vous a aidé à comprendre les étapes essentielles.

Les micro-onduleurs ont une longue durée de vie et surveillent en temps réel. Ils fonctionnent mieux, même avec des conditions variables. Ils rendent aussi l’ajout de nouveaux panneaux plus simple sans changer le système existant.

Les micro-onduleurs sont très prisés pour les installations solaires chez les particuliers et les entreprises. Ils offrent de nombreux avantages techniques.

En plus de leurs avantages techniques, les micro-onduleurs aident à obtenir des aides financières. Par exemple, la prime à l’autoconsommation ou l’obligation d’achat de l’électricité solaire. Cela rend les projets d’énergie solaire plus abordables pour tous.

FAQ

Qu’est-ce qu’un micro-onduleur PV et quel est son rôle ?

Un micro-onduleur PV est crucial dans une installation solaire. Il transforme le courant continu des panneaux en courant alternatif. Ainsi, il est compatible avec le réseau électrique domestique. Chaque panneau solaire est connecté à son propre micro-onduleur.

Quels sont les avantages des micro-onduleurs par rapport aux onduleurs centralisés ?

Les micro-onduleurs offrent plusieurs avantages. Ils permettent une meilleure production d’électricité. Si un panneau solaire ne fonctionne pas, les autres continuent de produire.De plus, ils rendent l’installation plus flexible. Ajouter de nouveaux panneaux devient plus simple.

Quels sont les principaux composants d’une installation avec micro-onduleurs ?

Une installation avec micro-onduleurs comprend plusieurs éléments. On trouve les panneaux solaires et les micro-onduleurs près de chaque panneau. Il y a aussi la boîte de jonction pour les relier en parallèle.Enfin, le câblage relie tout l’ensemble.

Quelles sont les étapes d’installation des micro-onduleurs PV ?

Pour installer les micro-onduleurs, il faut du matériel spécifique. On utilise une clé mixte M15, des vis à tête marteau et des écrous M10. Les micro-onduleurs s’accrochent aux rails des panneaux.Ensuite, ils sont connectés aux panneaux avec du câble AC Bus.

Comment fonctionne le schéma de branchement d’une installation avec micro-onduleurs ?

Le schéma montre que chaque panneau est connecté à son micro-onduleur. La boîte de jonction solaire regroupe tous les micro-onduleurs. Elle les relie au réseau électrique.

Quel est le rôle de la boîte de jonction solaire dans une installation avec micro-onduleurs ?

La boîte de jonction solaire est essentielle. Elle relie les micro-onduleurs en parallèle. Elle protège contre les surintensités avec des fusibles.Elle a aussi un interrupteur sectionneur et un raccordement à la terre. Cela protège contre la foudre.

Comment fonctionne l’autoconsommation avec un système de micro-onduleurs ?

Les micro-onduleurs permettent de réinjecter l’électricité solaire dans le réseau. L’État offre des aides financières pour cela. Il y a la prime à l’autoconsommation et l’obligation d’achat de l’électricité solaire.Il est aussi possible de ne pas être raccordé au réseau. On peut alors consommer toute l’électricité solaire produite.

Comment coupler les micro-onduleurs à un système de stockage par batteries ?

Les micro-onduleurs et les batteries solaires offrent de grands avantages. Elles stockent l’électricité solaire pour la soirée ou la nuit. Cela augmente l’autoconsommation et la liberté vis-à-vis du réseau électrique.

Quel entretien et maintenance sont nécessaires pour les micro-onduleurs ?

Les micro-onduleurs nécessitent un entretien régulier. Il suffit de les nettoyer avec un chiffon. Un contrôle annuel par un professionnel est conseillé.La durée de vie d’un micro-onduleur est de 8 à 12 ans.

Quelles sont les aides financières disponibles pour l’installation de micro-onduleurs photovoltaïques ?

L’État offre plusieurs aides financières pour les micro-onduleurs. La prime à l’autoconsommation soutient les projets d’autoproduction. L’obligation d’achat de l’électricité solaire injectée sur le réseau aide aussi.
