Schéma Raccordement Panneau Solaire Tableau électrique

Avez-vous déjà pensé à faire de votre maison une centrale électrique ? Le schéma de raccordement de panneau solaire au tableau électrique peut vous y aider. Cela vous rend indépendant de l’énergie.

En France, 95% des maisons sont fournies par Enedis. Mais de plus en plus de gens choisissent de mettre des installations photovoltaïques. Cela réduit leur consommation d’électricité. Le câblage de votre installation solaire est plus qu’une technique. C’est un pas vers un futur plus vert.

Le schéma de raccordement est très important. Il assure la sécurité et l’efficacité de votre système solaire. Il connecte vos panneaux photovoltaïques à votre maison de façon sûre et professionnelle.

Points Clés à Retenir

Comprendre le schéma de raccordement solaire est essentiel
La sécurité électrique doit être votre priorité
Un bon câblage maximise la production d’énergie
Les installations entre 3 et 12 kWc sont éligibles aux subventions
L’orientation sud des panneaux optimise la production

Introduction au schéma de raccordement

Le raccordement réseau électrique est essentiel pour les systèmes solaires photovoltaïques. Chaque projet doit être bien planifié. Cela assure une bonne intégration et sécurité.

Définition du schéma de raccordement

Un schéma de raccordement est un plan détaillé. Il montre comment les composants électriques seront connectés. Il inclut des éléments clés :

Panneaux solaires
Régulateur de charge solaire
Onduleurs
Tableau électrique principal
Système de mise à la terre

Importance du schéma électrique

Le schéma de raccordement est crucial pour la sécurité et l’efficacité. Il permet de :

Visualiser le parcours électrique
Prévenir les risques de surtension
Optimiser la production énergétique
Faciliter la maintenance future

« Un bon schéma de raccordement est la garantie d’une installation solaire performante et sécurisée »

En France, l’installation photovoltaïque coûte entre 8 000 et 12 000 euros. Un bon schéma peut optimiser cet investissement.

Composant	Fonction	Importance
Régulateur de charge solaire	Contrôle du flux électrique	Protection des batteries
Onduleur	Conversion CC/CA	Adaptation au réseau électrique
Disjoncteur	Sécurité électrique	Prévention des surintensités

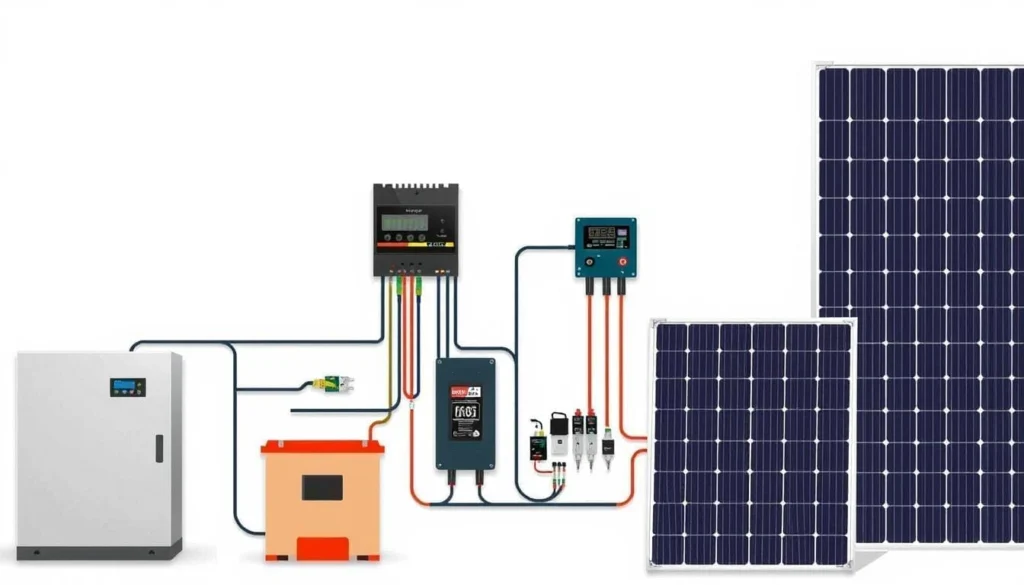

Composants essentiels d’un système solaire

Votre système solaire repose sur des éléments clés. Ils transforment l’énergie du soleil en électricité. Une bonne configuration assure une bonne performance et une meilleure efficacité énergétique.

Panneaux solaires : le cœur de votre système

Les panneaux solaires sont au centre de votre système. Ces dispositifs capte l’énergie solaire avec une grande efficacité. 75% des utilisateurs voient leur empreinte carbone diminuer.

Orientation sud privilégiée (+20% de production)
Angle d’inclinaison optimal à 30 degrés
Vérification de la production tous les six mois

Onduleurs solaires : convertisseurs essentiels

L’onduleur solaire change le courant continu en courant alternatif. Cet équipement est crucial pour la qualité de votre installation électrique.

Type d’onduleur	Avantages	Inconvénients
Onduleur centralisé	Coût réduit	Sensibilité à l’ombrage
Micro-onduleurs	Performance indépendante	Coût plus élevé

Systèmes de stockage par batterie

Les systèmes de batterie stockent l’énergie solaire pour plus tard. La mise à la terre assure leur sécurité et performance.

65% des propriétaires voient leurs factures énergétiques diminuer grâce au stockage intelligent.

Choisir judicieusement chaque composant augmente l’efficacité de votre installation solaire. Chaque rayon de soleil devient ainsi une source d’énergie propre et économique.

Types de raccordement à un tableau électrique

Le raccordement de votre installation solaire au tableau électrique est crucial. Il influence votre consommation électrique et vos économies. Vos choix sont donc essentiels.

Il existe deux principales configurations pour raccorder les systèmes solaires. Chacune a ses propres avantages en matière de protection contre la foudre et de respect des normes électriques.

Raccordement en autoconsommation

L’autoconsommation permet de consommer l’électricité produite par vos panneaux solaires. Les avantages sont nombreux :

Réduction immédiate de votre facture énergétique
Consommation directe de l’énergie produite
Installation possible avec un système de stockage batterie

Raccordement en injection sur le réseau

Cette approche vous permet de vendre l’électricité excédentaire à votre fournisseur. Les avantages clés sont :

Valorisation financière du surplus électrique
Conformité avec les normes électriques NF C 15-100
Nécessité d’une attestation CONSUEL

Lisez ceci ! Contrôleur de chauffe-eau à énergie intelligente

Type de Raccordement	Caractéristiques
Autoconsommation	Consommation directe, économies immédiates
Injection Réseau	Revente d’électricité, revenus complémentaires

La mise en place de ces raccordements demande de l’attention à la protection contre la foudre. Il faut aussi respecter les normes électriques en vigueur.

Étapes pour réaliser un schéma de raccordement

Créer un schéma de raccordement pour vos panneaux solaires est essentiel. Cela assure la sécurité électrique et l’efficacité de votre système. Comprendre chaque détail technique est crucial.

Préparation et analyse préalable

Avant de commencer, évaluez bien vos besoins énergétiques. Voici ce qu’il faut considérer :

Calculer votre consommation électrique moyenne
Identifier l’emplacement optimal pour les panneaux
Vérifier la configuration de votre toiture
Évaluer l’orientation sud pour maximiser la production

Sélection des composants adaptés

La sécurité électrique dépend du choix de vos équipements. Il est important de choisir des composants compatibles et de haute qualité.

Composant	Caractéristiques recommandées
Panneaux solaires	275 Wc, rendement minimum 20%
Onduleur	Efficacité 95-98%, compatible avec votre installation
Disjoncteur	30 mA, protection différentielle

Pour une installation optimale, choisissez un artisan RGE. Il connaît bien les détails techniques et assure la conformité de votre projet.

La clé d’une installation réussie réside dans la précision et l’attention aux détails techniques.

Normes de sécurité à respecter

La sécurité électrique est essentielle dans les installations de panneaux solaires. Nos experts vous expliquent les normes clés pour une installation sûre.

Réglementations françaises en vigueur

En France, des règles strictes régissent la sécurité électrique des installations solaires. La norme NF C 15-100 est la base pour les installations à basse tension.

Norme NF C 15-100 obligatoire pour installations électriques BT
Amendement spécifique pour installations photovoltaïques en août 2008
Guide UTE C 15-712-1 définissant les règles précises

Procédures de sécurité électrique

La sécurité électrique implique plusieurs étapes importantes dans votre installation solaire. Voici les points clés à suivre :

Vérifier la classe d’isolation des circuits (classe II recommandée)
Respecter les limites de chute de tension (maximum 3%)
Utiliser des câbles conformes à la norme EN 50618

« La conformité aux normes n’est pas une option, c’est une obligation de sécurité »

Le système de mise à la terre est crucial. La section minimale du câble de terre doit être de 6 mm² pour les installations photovoltaïques. Les onduleurs et coffrets de protection doivent recevoir une attention particulière lors du raccordement.

En suivant ces normes électriques et procédures de sécurité, vous protégez votre installation et votre foyer des risques électriques.

Outils nécessaires pour le raccordement

Installer des panneaux solaires demande des outils spéciaux pour bien câbler. Il faut bien préparer le schéma de raccordement et avoir le bon matériel.

Matériel électrique de base

Voici les outils essentiels pour votre installation :

Multimètre pour vérifier les tensions
Tournevis isolés
Pince coupante
Dénudeur de câbles
Testeur de continuité

Outils spécifiques pour l’installation

Voici les outils spéciaux pour le raccordement solaire :

Pince à sertir
Détecteur de phase
Niveau à bulle
Câbles électriques adaptés

Type de Disjoncteur	Puissance Supportée	Section de Câble
10 A	Jusqu’à 2.2 kW	1.5 mm²
20 A	Jusqu’à 4.5 kW	2.5 mm²
32 A	Jusqu’à 7.04 kW	6 mm²

La sécurité est primordiale : coupez toujours le disjoncteur général avant toute intervention électrique.

Les kits solaires viennent avec 4 à 20 panneaux photovoltaïques. Ils sont adaptés à différentes maisons. Choisissez des outils qui correspondent à votre installation.

Étude de cas : schéma de raccordement simple

Installer des panneaux solaires demande une bonne planification. On va voir comment raccorder un réseau électrique pour une maison.

Pour bien installer des panneaux solaires, il faut penser à plusieurs choses importantes. Voici les points clés :

Puissance de l’installation adaptée aux besoins
Choix du type de raccordement
Conformité avec les normes électriques

Lisez ceci ! Trouvez un fournisseur électricité moins cher en France

Configuration d’une installation résidentielle standard

Une installation typique pour une maison française a des panneaux de 3 à 12 kWc. Le raccordement au réseau électrique demande beaucoup d’attention.

Composant	Caractéristiques
Panneaux solaires	3-9 kWc, rendement 18-24%
Onduleur	Convertisseur courant continu/alternatif
Compteur	Mesure production et consommation

Points critiques du raccordement

Les points clés du raccordement réseau électrique sont :

Installer un disjoncteur de protection
Vérifier la mise à la terre
Respecter les normes Enedis

L’autoconsommation résidentielle représente environ 6% de la capacité photovoltaïque totale en France.

Conseil important : Faites toujours appel à un professionnel certifié RGE pour garantir la sécurité et la conformité de votre installation.

Les erreurs courantes à éviter lors du raccordement

Installer des panneaux solaires demande de bien se concentrer sur les détails techniques. Les erreurs de raccordement peuvent mettre en danger la sécurité électrique. Elles peuvent aussi diminuer la performance de votre installation.

Problèmes de connexion des câbles

Les mauvaises connexions électriques sont très dangereuses pour votre installation solaire. Voici les erreurs courantes à éviter :

Mauvais serrage des connexions
Utilisation de câbles de section inadaptée
Connexions oxydées ou corrodées
Non-respect des polarités

Système de mise à la terre inefficace

La mise à la terre est essentielle pour la sécurité électrique. Un système mal fait peut mettre en danger votre installation.

Il est impératif de raccorder votre installation photovoltaïque à la terre de votre maison avec un câble de section 6mm² vert et jaune.

Type d’erreur	Risques potentiels	Solution recommandée
Connexion de terre insuffisante	Risques électriques élevés	Vérifier la continuité et la qualité de la connexion
Câblage incorrect	Dysfonctionnement du système	Respecter les normes de sécurité électrique

Pour une installation sécurisée, il est conseillé de demander l’aide d’un professionnel qualifié. Un expert en sécurité électrique peut faire un diagnostic précis. Il peut aussi éviter les risques liés à votre système solaire.

N’oubliez pas : une installation bien connectée est une installation protégée. Être attentif au raccordement et à la mise à la terre est crucial. Cela garantit une production solaire efficace et sûre.

Coûts associés au raccordement électrique

Installer des panneaux solaires est un grand pas pour les propriétaires qui veulent faire leur propre électricité. Le coût du raccordement électrique varie et il faut bien le comprendre.

Les coûts du raccordement électrique changent selon plusieurs facteurs clés. Voici un aperçu des principaux postes budgétaires :

Estimation des coûts des équipements

Les équipements pour une installation solaire dépendent de la configuration choisie. Les éléments importants sont :

Panneaux photovoltaïques
Onduleurs
Câbles électriques
Système de protection

Le raccordement électrique peut coûter entre 1 000 et 1 300 € en moyenne.

Coûts de main-d’œuvre

Les coûts d’installation changent selon la complexité du projet. Un professionnel qualifié est crucial pour un raccordement sécurisé et conforme.

Type d’Installation	Coût Estimé
Installation simple (moins de 3 kWc)	1 000 – 1 500 €
Installation moyenne (3-9 kWc)	1 500 – 3 000 €
Installation complexe (+ de 9 kWc)	3 000 – 5 000 €

Conseil : Demandez toujours plusieurs devis pour comparer les prix et les prestations proposées.

La clé d’un bon investissement solaire réside dans une planification financière rigoureuse.

Maintenance et vérification du système

Prendre soin de votre installation solaire est essentiel. Cela assure sa bonne fonction et sa longue durée de vie. Un entretien régulier aide à garder l’onduleur solaire efficace et la sécurité électrique au top.

Importance de la maintenance préventive

Votre système photovoltaïque doit être surveillé souvent. Les vérifications régulières aident à trouver et fixer les problèmes rapidement. Cela évite aussi de gros coûts pour les réparations.

Inspection visuelle des panneaux solaires
Vérification des connexions électriques
Test de l’onduleur solaire
Contrôle du système de sécurité électrique

Vérifications techniques essentielles

Pour une sécurité électrique sans faille, des contrôles spécifiques sont nécessaires :

Nettoyage des panneaux solaires
Serrage des connexions
Test de l’onduleur
Vérification de la mise à la terre

La maintenance régulière est la clé pour optimiser la durée de vie et les performances de votre installation solaire.

Seul un professionnel qualifié peut faire des vérifications complètes. Il assure l’intégrité de votre système photovoltaïque.

Lisez ceci ! Panneau Solaire 300W - Performant & Durable

Avantages de l’énergie solaire

Installer des panneaux solaires est une bonne idée pour les maisons françaises. Cela aide à baisser la facture d’électricité. Avec le prix de l’électricité qui augmente, ces systèmes sont une option intéressante. En France, plus de 650 000 maisons ont déjà choisi l’énergie solaire.

Les économies sont importantes. Une installation panneaux solaires peut réduire la facture d’électricité de 70%. Vous pouvez aussi vendre l’électricité que vous ne consommez pas, ce qui vous rapporte de l’argent.

L’énergie solaire est aussi bonne pour l’environnement. En 2022, les panneaux solaires ont produit 18,6 TWh d’électricité. Cela équivaut à la production de trois réacteurs nucléaires. C’est une façon simple de réduire les émissions de gaz à effet de serre.

Économie sur la facture d’électricité

Les systèmes solaires modernes sont très efficaces. Les panneaux monocristallins ont une efficacité de 18 à 24%. Le coût initial, entre 4 000€ et 15 000€, est vite remboursé par les économies. Vous pouvez aussi obtenir jusqu’à 3 500€ d’aide financière.

Réduction de l’empreinte carbone

En optant pour l’énergie solaire, vous aidez à changer l’énergie. Chaque installation réduit notre dépendance aux énergies fossiles. Cela favorise une électricité plus propre et plus respectueuse de l’environnement.

FAQ

Qu’est-ce qu’un schéma de raccordement pour panneaux solaires ?

Un schéma de raccordement est un plan détaillé. Il montre comment connecter vos panneaux solaires à votre tableau électrique. Il assure la sécurité et l’efficacité de votre installation solaire.

Quels sont les composants principaux nécessaires pour un raccordement solaire ?

Les éléments clés sont les panneaux solaires et un onduleur pour transformer le courant. Il y a aussi un régulateur de charge, des câbles électriques, des protections et un système de mise à la terre. Chacun est crucial pour la performance et la sécurité.

Quelles sont les différences entre autoconsommation et injection sur le réseau ?

L’autoconsommation utilise l’électricité directement. L’injection sur le réseau vend le surplus à votre fournisseur. Le choix dépend de votre consommation et des lois locales.

Quelles normes de sécurité dois-je respecter ?

En France, suivez les normes NF C 15-100 et les règles de sécurité électrique. Cela inclut des protections contre les surintensités et une mise à la terre efficace. Assurez-vous que les disjoncteurs et les connexions sont conformes.

Combien coûte un raccordement électrique pour panneaux solaires ?

Le coût varie de 1 500€ à 5 000€. Il dépend de la complexité, du nombre de panneaux et des équipements. Un devis personnalisé vous donnera un prix précis.

Quelle maintenance est nécessaire pour mon installation solaire ?

Une maintenance annuelle est conseillée. Elle comprend le nettoyage des panneaux et la vérification des connexions. Testez l’onduleur et inspectez l’installation pour assurer sa performance et sécurité.

Quels sont les outils nécessaires pour un raccordement ?

Vous aurez besoin d’un multimètre, de pinces coupantes et d’un tournevis dynamométrique. Utilisez des détecteurs de tension, des équipements de protection et des outils de câblage.

Comment choisir le bon onduleur pour mon installation ?

Le choix dépend de la puissance de vos panneaux et de votre consommation. Assurez-vous que l’onduleur est compatible avec votre système. Privilégiez des modèles certifiés et performants.
