L’onduleur photovoltaïque est crucial dans l’énergie solaire résidentielle. Il transforme le courant continu des panneaux solaires en courant alternatif pour votre maison. Ce guide vous aidera à comprendre l’onduleur 3kW et à choisir le bon.

Idées clés à retenir :

L’énergie solaire résidentielle est une solution durable pour l’autonomie énergétique
Un onduleur solaire 3000w est essentiel pour convertir le courant continu en courant alternatif
Le dimensionnement de l’installation solaire 3kW est crucial pour optimiser les performances
Les panneaux solaires monocristallins offrent des rendements élevés pour une installation 3kW
Une installation solaire 3kW nécessite environ 19 m² de surface de toiture disponible

Qu’est-ce qu’un onduleur photovoltaïque 3kW ?

L’onduleur photovoltaïque est crucial dans les systèmes solaires à domicile. Il transforme le courant continu des panneaux solaires en courant alternatif (230V). Ce courant est alors utilisable par le réseau électrique et les appareils de la maison.

Définition et rôle d’un onduleur

Un onduleur photovoltaïque est essentiel pour un système solaire énergie solaire résidentielle. Il change le courant continu des onduleur photovoltaïque 3kw panneaux en courant alternatif. Ce courant est compatible avec le réseau électrique ou l’utilisation domestique. Les onduleurs assurent cette conversion avec une efficacité élevée grâce à l’électronique de puissance.

Conversion du courant continu en alternatif

Les panneaux solaires produisent du courant continu. Mais le réseau électrique français utilise du courant alternatif. L’inverter solaire 3000w onduleur photovoltaïque relie ces deux types de courant. Il permet d’injecter l’électricité solaire dans le réseau ou de l’utiliser directement chez soi.

“L’onduleur photovoltaïque a donc pour rôle principal de transformer le courant continu en courant alternatif.”

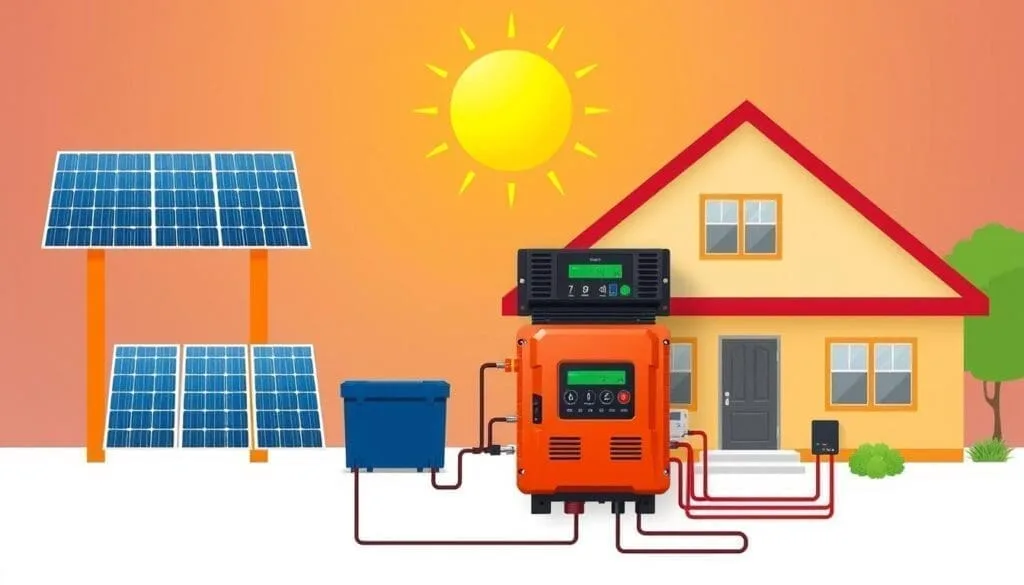

Fonctionnement d’un onduleur photovoltaïque

L’onduleur photovoltaïque est crucial dans une installation solaire. Il est composé de diodes, transistors et thyristors. Il convertit le courant continu des panneaux solaires en courant alternatif pour le réseau électrique. Il fait aussi d’autres tâches importantes pour améliorer la production d’électricité et protéger l’installation.

Composants et technologie de conversion d’énergie

La technologie de conversion d’énergie des onduleurs photovoltaïques est très efficace. Elle permet des rendements de 95% à 98%. Le rendement moyen en Europe est de 94%. Un onduleur avec un bon rendement est très performant.

La puissance d’entrée d’un onduleur central doit être entre 80% et 100% de la puissance solaire.
Pour les micro-onduleurs, la puissance d’entrée doit être entre 80% et 100% de la puissance du panneau solaire.

Différentes fonctions de l’onduleur

L’onduleur photovoltaïque fait plus que convertir le courant. Il a d’autres rôles clés :

Il optimise la production d’électricité avec un algorithme MPPT efficace.
Il protège l’installation contre la surcharge ou les problèmes de sécurité.
Il peut stocker l’énergie dans des batteries pour l’autoconsommation.
Il surveille en temps réel la production de l’installation solaire.

Il est important de placer l’onduleur dans un endroit sécurisé et frais. Cela assure son bon fonctionnement et sa durabilité.

Types d’onduleurs photovoltaïques

Il existe deux principaux types d’onduleurs pour les installations photovoltaïques chez soi. On a l’onduleur de chaîne et le micro-onduleur. Chaque type a ses avantages et inconvénients à considérer.

Onduleur de chaîne (string) ou central

L’onduleur de chaîne, ou central, gère plusieurs panneaux solaires en série. Cela réduit les coûts d’installation. Mais, un panneau ombragé peut baisser la production de toute la chaîne.

La puissance nominale de l’onduleur montre sa capacité à gérer plusieurs panneaux. Cela aide à maximiser la production d’énergie.

Micro-onduleur

Le micro-onduleur est placé sous chaque panneau solaire. Il permet d’optimiser l’énergie même avec un panneau ombragé. C’est plus cher, mais offre plus de flexibilité et est plus simple à installer.

Des micro-onduleurs peuvent même gérer jusqu’à 4 panneaux solaires. Cela est utile pour des installations plus grandes.

Le choix entre un onduleur de chaîne et un micro-onduleur dépend de plusieurs facteurs. La taille de votre installation et votre budget sont importants. Les micro-onduleurs sont mieux pour de petites installations. Les onduleurs de chaîne sont plus adaptés pour les grandes.

Onduleurs avec ou sans transformateur

Choisir un onduleur photovoltaïque 3 kW demande de considérer si il a un transformateur. Les onduleurs avec transformateur offrent une meilleure isolation. Cela protège contre les surtensions. Mais, cela réduit le rendement de l’installation de 1 à 2%.

Les onduleurs sans transformateur augmentent la production d’électricité solaire. Ils sont idéaux pour consommer l’énergie solaire directement. Avec un rendement de 98%, ils sont choisis pour l’autoconsommation.

Caractéristiques	Onduleur avec transformateur	Onduleur sans transformateur
Puissance nominale AC (Pac,r)	3.000 W	3.000 W
Taux de distorsion harmonique
Rendement max.	97,9 %	98,0%
Rendement européen (ηEU)	96,1%	96,2%
Poids	21,5 kg	16,0 kg

En conclusion, choisir entre un onduleur avec ou sans transformateur dépend de vos besoins. Vous pouvez opter pour la protection contre les surtensions ou pour un meilleur rendement énergétique.

Onduleurs hybrides pour le stockage d’énergie

Les onduleurs hybrides photovoltaïques sont une innovation pour les installations solaires. Ils visent l’autoconsommation électrique et l’indépendance énergétique. Ces appareils combinent la conversion du courant et la gestion du stockage d’énergie solaire dans des batteries.

Grâce à cette technologie, les propriétaires d’installations solaires optimisent l’utilisation de l’électricité. L’énergie est d’abord consommée sur place. Si il reste, elle est injectée sur le réseau électrique.

Modèle	Puissance nominale	Tension d’entrée	Puissance maximale (pics de démarrage)	Efficacité
3kva KS	3000W	24V	6000W	93%

Les onduleurs hybrides photovoltaïques apportent de nombreux avantages. Ils améliorent la gestion de l’énergie et réduisent la facture électrique. Ils sont parfaits pour les particuliers et les entreprises qui veulent s’engager dans l’autoconsommation électrique.

“Les onduleurs hybrides sont une avancée technologique majeure pour les installations solaires qui cherchent à exploiter pleinement le potentiel du stockage d’énergie.”

Critères de choix d’un onduleur photovoltaïque 3kW

Quand vous choisissez un onduleur photovoltaïque 3kW, il faut considérer plusieurs points clés. La puissance et le dimensionnement de l’onduleur sont essentiels. De plus, l’orientation et l’ombrage des panneaux solaires jouent un rôle important.

Puissance et dimensionnement

La puissance de l’onduleur doit être d’environ 80 % de la puissance crête de votre installation solaire. Pour une installation de 3 kWc, l’onduleur doit avoir 2 400 Wc. Les micro-onduleurs doivent être adaptés à 75 % de la puissance crête des panneaux ou modules.

Le choix de l’onduleur repose sur plusieurs critères. Il faut penser à la puissance, à l’intensité, à la tension de l’installation et à celle de l’équipement. Les micro-onduleurs sont mieux pour les installations de moins de 8 modules.

Orientation et ombrage des panneaux

L’orientation et l’ombrage des panneaux sont cruciaux lors du choix de l’onduleur. Les micro-onduleurs sont idéaux pour les installations avec des ombres. Ils réduisent l’impact de l’ombrage sur la production d’énergie.

En conclusion, pour bien choisir un onduleur photovoltaïque 3kW, il faut suivre des critères techniques précis. Cela assure le bon fonctionnement de votre installation solaire.

Critère	Recommandation
Puissance nominale de l’onduleur	Environ 80% de la puissance crête de l’installation
Puissance nominale du micro-onduleur	Environ 75% de la puissance crête du panneau ou couple de modules
Dimensionnement de l’onduleur	Basé sur 4 critères : puissance, intensité, tension de l’installation et de l’équipement
Recommandation pour les micro-onduleurs	Installations de moins de 8 modules

Avantages d’un bon onduleur photovoltaïque 3kw

Un onduleur photovoltaïque 3kW de qualité offre de nombreux avantages. Il convertit le courant continu des panneaux en courant alternatif pour le réseau. Cette conversion est efficace, avec peu de pertes d’énergie. Cela augmente le rendement de l’installation solaire.

Les onduleurs photovoltaïques sont très flexibles. Ils s’adaptent bien aux différentes configurations des panneaux solaires. Par exemple, leur orientation ou la présence d’ombrage sont pris en compte. Cela aide à optimiser la production d’électricité.

Un onduleur de qualité peut augmenter le rendement d’une installation solaire de 10 à 30 %.
La durée de vie moyenne d’un onduleur est de 5 à 10 ans. Cela réduit les coûts de remplacement à long terme.
Certains onduleurs doivent supporter une tension d’entrée d’au moins 370V pour garantir une performance optimale.

En choisissant soigneusement son onduleur photovoltaïque 3kW, on peut maximiser les bénéfices de l’installation solaire. Cela concerne le rendement et la flexibilité.

Inconvénients et limites des onduleurs

Les onduleurs photovoltaïques ont beaucoup d’avantages. Mais, ils ont aussi des inconvénients importants. Leur durée de vie est souvent plus courte que celle des panneaux solaires. Ils doivent être remplacés tous les 5 à 10 ans, ce qui coûte cher aux propriétaires.

Choisir un mauvais onduleur peut aussi nuire à l’installation. Un mauvais choix peut réduire la production d’électricité. Cela diminue les économies pour le propriétaire. Il est donc crucial de choisir l’onduleur adapté à l’installation.

Inconvénients	Détails
Durée de vie limitée	Remplacement nécessaire tous les 5 à 10 ans, entraînant des coûts supplémentaires.
Choix de l’onduleur crucial	Un mauvais choix d’onduleur peut affecter significativement les performances de l’installation solaire.

Malgré ces inconvénients, les avantages des onduleurs sont nombreux. Ils sont essentiels pour une installation solaire efficace. En choisissant judicieusement l’onduleur, on peut réduire ces inconvénients. Ainsi, on maximise les avantages de l’énergie solaire.

onduleur photovoltaïque 3kw : Guide de dimensionnement

Économies réalisées avec le routeur solaire EKOSIA pour chauffe-eau et autoconsommation photovoltaïque

Transformez votre surplus solaire en eau chaude et réduisez durablement votre facture d’électricité grâce au routeur solaire EKOSIA.

Le choix de l’onduleur photovoltaïque est crucial pour votre installation solaire de 3kW. Il faut bien adapter la puissance de l’onduleur à la production des panneaux. Cela inclut la tension d’entrée et l’intensité du courant.

Un calcul précis de la puissance requise vous aidera à choisir l’onduleur idéal. Ainsi, vous optimiserez les performances de votre système photovoltaïque 3kW.

Calcul de la puissance requise

Pour bien dimensionner votre onduleur, commencez par évaluer la puissance totale de vos panneaux solaires. Une installation de 3kW a généralement entre 6 et 8 panneaux.

Utilisez les statistiques suivantes pour affiner votre calcul :

Le raccordement électrique permet jusqu’à 5 kW de puissance onduleur sur une phase dans la plupart des régions.
Les onduleurs résidentiels SMA peuvent gérer un surdimensionnement de 200 % au Benelux sans affecter la garantie ni la durée de vie prévue.
Une installation PV de 5 600 Wc en surdimensionnement, avec un Sunny Boy 4.0 comparé à un Sunny Boy 5.0, montre une différence de rendement annuel de 34 kWh.
Pour les installations commerciales, le dimensionnement tient souvent compte d’un facteur d’efficacité énergétique de 99,0 %.

En considérant ces points, vous pourrez choisir l’onduleur photovoltaïque parfait pour votre installation 3kW. Vous optimiserez ainsi ses performances.

Rentabilité d’une installation solaire 3kW

Une installation solaire de 3 kilowatts-crête (kWc) peut être rentable. Elle peut être utilisée pour l’autoconsommation ou pour vendre le surplus d’électricité. Nous allons voir comment cela profite à la famille Séglard.

Étude de cas : Installation 3kW en autoconsommation

La famille Séglard a mis un système solaire de 3 kWc sur leur toit. Le Photovoltaic Geographical Information System (PVGIS) dit qu’ils peuvent produire 2,700 à 4,700 kWh d’électricité par an. Cela dépend de leur région et de l’ensoleillement.

En choisissant l’autoconsommation, ils peuvent réduire leur facture d’électricité de 60%. Ils bénéficient aussi d’un tarif garanti pour vendre le surplus d’énergie. Cela leur permet de faire des économies sur 25 ans, avec un taux de rendement interne intéressant.

Le guide offre un outil pour estimer le temps d’amortissement de l’installation. Il prend en compte la région, le coût de l’installation, et le prix du kWh. Cet outil basé sur le PVGIS aide à voir le potentiel solaire et la rentabilité de l’investissement.

Cette étude de cas montre les avantages économiques d’une installation solaire de 3 kWc en autoconsommation. Elle aide les lecteurs à décider s’ils devraient investir dans un projet similaire.

Types de pose pour panneau solaire 3kW

Vous envisagez d’installer des panneaux solaires 3kW sur votre toiture ? Vous avez trois options : la surimposition, l’intégration au bâti et la pose en bacs lestés. Chaque méthode a ses avantages et ses points à considérer.

Surimposition

La surimposition est la plus économique et la plus choisie. Elle consiste à mettre les panneaux solaires sur la toiture existante, sans gros travaux. Cette option est appréciée pour sa simplicité et son coût bas, souvent 15% moins cher que l’intégration au bâti.

Intégration au bâti

L’intégration au bâti remplace les tuiles ou ardoises par des panneaux solaires. Cela améliore l’esthétique mais coûte 15% de plus que la surimposition. Cette méthode est parfois nécessaire dans certaines zones ou pour des raisons architecturales.

Type de pose	Prix moyen	Avantages	Inconvénients
Surimposition	À partir de 5 990 €	Solution la plus économique Mise en œuvre facilitée	Intégration esthétique moins aboutie
Intégration au bâti	À partir de 6 890 €	Meilleure intégration esthétique Exigée dans certaines zones protégées	Coût plus élevé (environ 15% de plus) Travaux de toiture plus importants

Quel que soit votre choix, assurez-vous que les panneaux solaires 3kW sont bien orientés et inclinés. Cela maximisera leur efficacité. Un expert peut vous aider pour une installation efficace et durable.

Surcoûts potentiels d’une installation 3kW

Installer un système solaire de 3 kW peut coûter plus que prévu. Le positionnement de la toiture, le type de couverture et la complexité du branchement électrique peuvent tous influencer le prix final de votre projet.

Toiture en hauteur et accès difficile

Si votre maison est haut perchée, cela peut augmenter le coût. Des équipements spéciaux et du personnel qualifié sont nécessaires, ce qui augmente le devis.

Toiture complexe et orientation des panneaux

Certaines toitures compliquent la pose des panneaux solaires. L’installateur devra adapter sa méthode, augmentant ainsi le coût total.

Branchement électrique triphasé

Si votre maison est alimentée en triphasé, le branchement sera plus complexe. Cela nécessitera l’intervention d’un électricien qualifié et l’utilisation de matériel spécifique, engendrant des frais supplémentaires.

L’installateur RGE indique ces éléments sur le devis. Cela permet au propriétaire de prévoir ces coûts avant de commencer le projet.

Garantie et durée de vie d’un onduleur 3kW

Les onduleurs photovoltaïques durent moins longtemps que les panneaux solaires. En moyenne, ils vivent 10 ans. Mais, certains comme Dualsun promettent jusqu’à 40 ans de garantie.

Il faudra donc changer votre onduleur 3kw au moins une fois. La garantie du fabricant est donc très importante à considérer.

Produit	Durée de vie moyenne	Garantie standard
Onduleurs centraux	10 ans	5 ans
Micro-onduleurs	25 ans	10 à 20 ans
Panneaux photovoltaïques	40 ans	15 à 40 ans
Compteur de production/consommation	5 ans	5 ans

Certains, comme Solis et Fronius, offrent jusqu’à 10 ans de garantie. Choisir un onduleur, c’est aussi penser à la garantie.

En bref, la garantie onduleur photovoltaïque et la durée de vie onduleur 3kw sont essentielles. Elles assurent la fiabilité et la rentabilité de votre système solaire à long terme.

Conclusion

Choisir l’onduleur photovoltaïque est crucial pour l’efficacité d’une installation solaire de 3 kW. Ce guide a couvert les types d’onduleurs, leurs avantages et inconvénients. Il a aussi expliqué les critères importants pour faire le bon choix.

En suivant ces conseils, vous augmenterez la production d’électricité de votre système solaire. Cela optimisera les bénéfices à long terme.

Que vous choisissiez un onduleur de chaîne ou des micro-onduleurs, dimensionnez bien votre installation. Prenez en compte l’orientation et l’ombrage des panneaux. Avec les bonnes infos et une bonne planification, vous maximiserez les économies sur votre facture d’électricité.

Grâce à ce guide sur les onduleurs photovoltaïques 3kW, vous êtes mieux préparé pour votre projet d’autoconsommation solaire. N’hésitez pas à demander l’aide d’un professionnel qualifié. Ils vous aideront à installer un système fiable et durable.

FAQ

Qu’est-ce que le Watt-crête (Wc) ?

Le Watt-crête (Wc) mesure la puissance maximale d’un panneau solaire. 1 kilowatt-crête équivaut à 1 000 watts-crêtes. Il est différent du Watt, qui mesure la puissance réelle d’un appareil.

De quoi se compose une installation solaire de 3 kWc ?

Une installation solaire de 3 kWc a 7 panneaux Dualsun FLASH® de 425 Wc. Elle nécessite environ 19 m² de toiture.

Quel est le rôle principal de l’onduleur photovoltaïque ?

L’onduleur photovoltaïque transforme le courant continu en courant alternatif. Cela permet d’alimenter le réseau électrique ou les appareils domestiques.

Quels sont les principaux composants d’un onduleur photovoltaïque ?

Un onduleur photovoltaïque contient des diodes, des transistors et des thyristors. Il adapte la tension des panneaux, optimise la production d’électricité et protège l’installation.

Quelles sont les deux principales technologies d’onduleurs photovoltaïques pour les installations domestiques ?

Il y a deux technologies d’onduleurs photovoltaïques : l’onduleur de chaîne et le micro-onduleur. L’onduleur de chaîne gère plusieurs panneaux. Le micro-onduleur optimise la production même en cas d’ombre.

Quels sont les avantages d’un bon onduleur photovoltaïque ?

Un bon onduleur photovoltaïque convertit efficacement le courant. Il limite les pertes d’énergie et s’adapte aux configurations des panneaux.

Quels sont les inconvénients des onduleurs photovoltaïques ?

Les onduleurs photovoltaïques ont une durée de vie courte, nécessitant un remplacement tous les 5 à 10 ans. Un mauvais choix peut réduire les performances de l’installation.

Comment dimensionner l’onduleur pour une installation solaire de 3 kWc ?

Dimensionner l’onduleur est crucial pour l’installation photovoltaïque. Il faut choisir en fonction de la puissance des panneaux, de la tension d’entrée et de l’intensité du courant.

Quelle est la rentabilité d’une installation solaire de 3 kWc ?

Une installation solaire de 3 kWc peut être rentable. En autoconsommation, on peut économiser jusqu’à 60% sur la facture d’électricité. On peut aussi vendre le surplus pour des revenus supplémentaires.

Quels sont les types de pose possibles pour une installation solaire de 3 kW ?

Il y a trois options de pose : surimposition, intégration au bâti et pose en bacs lestés. La surimposition place les panneaux par-dessus la toiture. L’intégration au bâti remplace les tuiles par des panneaux. La pose en bacs lestés utilise des bacs pour soutenir les panneaux.
